1、概述  

　　按照國家電網公司的統計，10kV及以上供電電壓等級的工商業用戶有200萬戶以上，此類“用戶側變配電所”產權歸電力用戶所有（工商企業、住宅小區、學校、醫院等），雖然數量眾多，但是日常的運行維護工作比較傳統，普遍存在以下痛點：運維效率低、響應慢、運維過程不標準規范、巡檢過程難以監管、設備檔案管理缺失、運行大數據缺少分析。安科瑞變電所運維云平臺AcrelCloud-1000根據市場需求反饋，運用互聯網和大數據技術為電力運維企業提供線上運維服務平臺，實時集中監測所有變電所用電情況、統一調度運維巡檢安排，線上線下聯動；將企業集團/高等院校內廣泛分布的變電所集中統一管理，提高運維效率、提高故障響應速度；為售電企業提供電能集抄服務，即時掌握用戶用電量情況，避免偏差考核；響應泛在電力物聯網的政策，增加客戶粘性，為后期的增值服務開展做準備。

變電所線上電力運維服云平臺遠程監控安科瑞

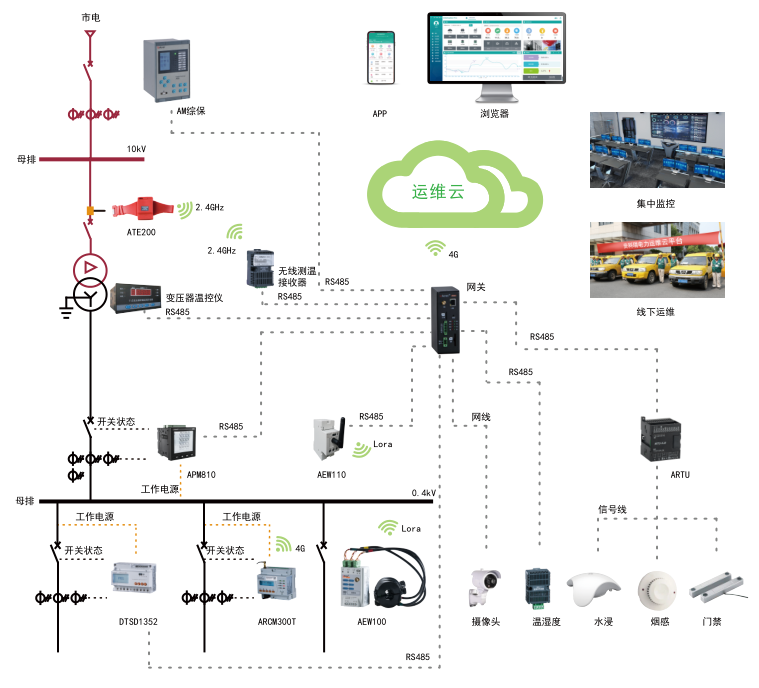

平臺結構

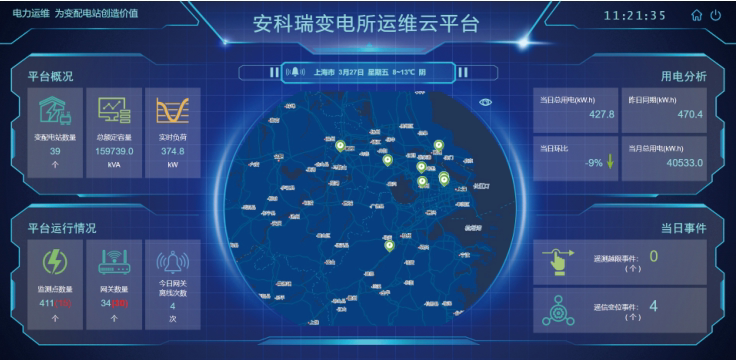

電力監測

通過矢量配電圖實時監測變電所用電情況，畫面響應遙信變位、遙測越限報警，點擊某個配電回路后可以查詢該配電回路的各類詳細用電參數，包括實時值、小值、大值、平均值；

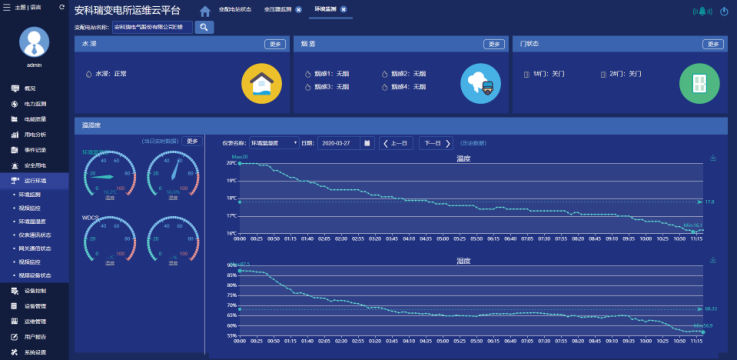

環境監測

實時監測變電所的運行環境，包括環境溫濕度、水浸、門磁、煙感、線纜溫度等，并可實現視頻監視和錄像回放

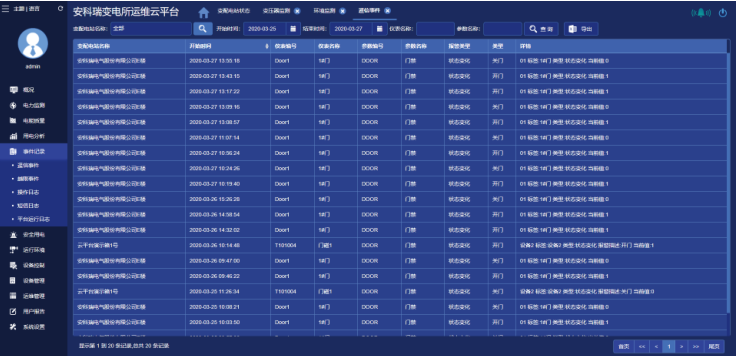

故障報警

可配置遙信變位報警（水浸、煙霧、門磁、開關跳閘等）、遙測越限報警（過壓、欠壓、過流、線纜溫度過高、繞組溫度過高等）、運行報警（儀表離線、網關離線等），并將接收到的報警通過短信、網頁推送，報警上下限可根據現場情況靈活配置；

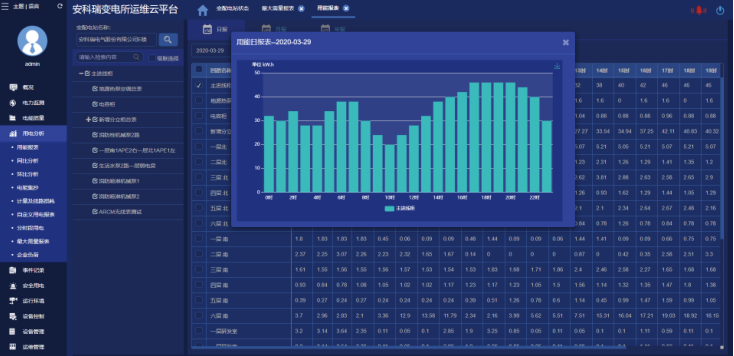

能效分析

按照配電回路、區域、部門、分項（照明、空調、動力等）統計每時、每天、每月、每年用電數據，并進行同環比分析；按尖、峰、平、谷統計各配電回路的用電量及用電金額；按月統計每個回路的大需量及發生值，為需量申報提供依據；

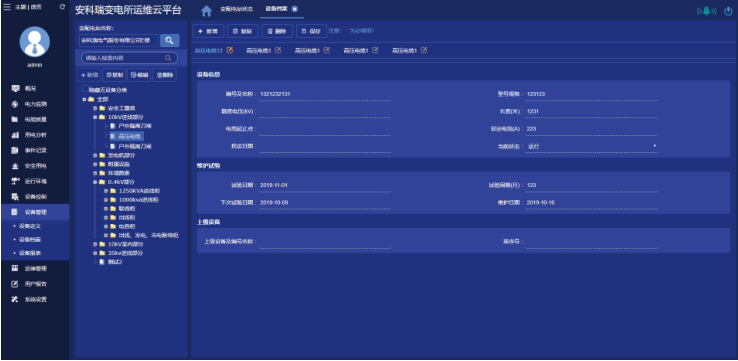

設備檔案

系統可配置每個變電所內變壓器、進線柜、出線柜、計量柜、高壓電纜等設備信息，記錄設備的廠家、型號、投運日期等，并可通過報表統計近期需要保養或更換的設備；

巡檢消缺

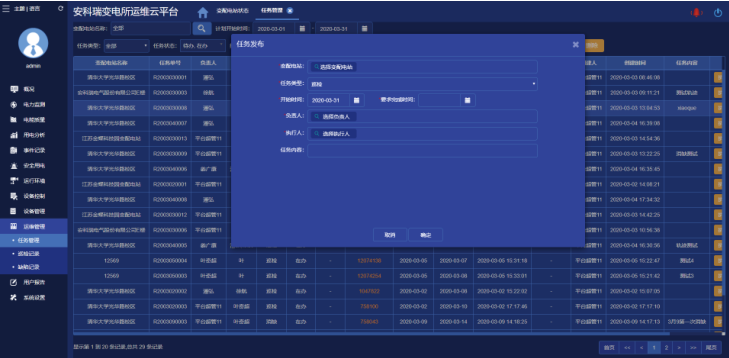

通過系統編制巡檢計劃，并將計劃下發到巡檢人員手機上，巡檢人員在變電所現場根據巡檢要求執行巡檢任務，如果在巡檢過程中發現缺陷，可記錄缺陷并在系統中生成消缺任務；

用戶報告

系統自動匯總變電所一個月的運行數據，對變壓器負荷、配電回路用電量、功率因數、報警事件等進行統計分析，并列出在該周期內巡檢時發現的各類缺陷及處理情況；

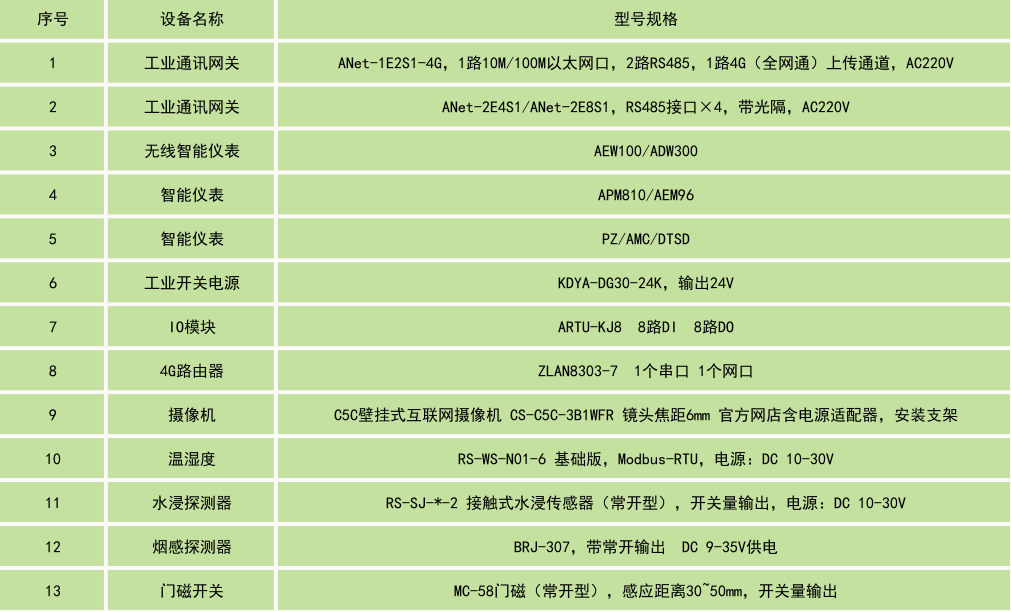

平臺配置
