用于粉體的造粒和濕粉體的干燥
本裝置利用流動層進行粉體造粒以及對 濕粉體進行干燥。是主機單元GB210與 附件GF200組合而成的流動層干燥造粒裝置。可應對AC200V、AC220V、 AC240V的萬能電源。
產品簡介
詳細介紹
YAMATO雅馬拓流動床造粒裝置GB210-B
用于粉體的造粒和濕粉體的干燥
本裝置利用流動層進行粉體造粒以及對 濕粉體進行干燥。是主機單元GB210與 附件GF200組合而成的流動層干燥造粒 裝置?？蓱獙C200V、AC220V、 AC240V的萬能電源。
①熱風溫度、風量、粘合劑送液量等的實驗 條件可通過裝置前面的設定旋鈕簡單設 定。
②干燥室是超硬質玻璃制成，可觀察流動層 的狀態及噴霧狀態。另外，針對流量計、 噴霧壓力計、入口溫度、出口溫度的數據 論證時也非常方便。
③選購GF300噴霧附件后，既能噴霧又能 夠流動床造粒，擴張性強，一機多用，能 應付多種實驗目的，有效④節省實驗室空間 和避免多次采購，節省資金使用。
⑤配置有電動升降機，便于附屬裝置的安 裝、拆卸。
⑥200V～240V多制式電源，觸摸屏操 作，中、英、日3種語言可任意切換。

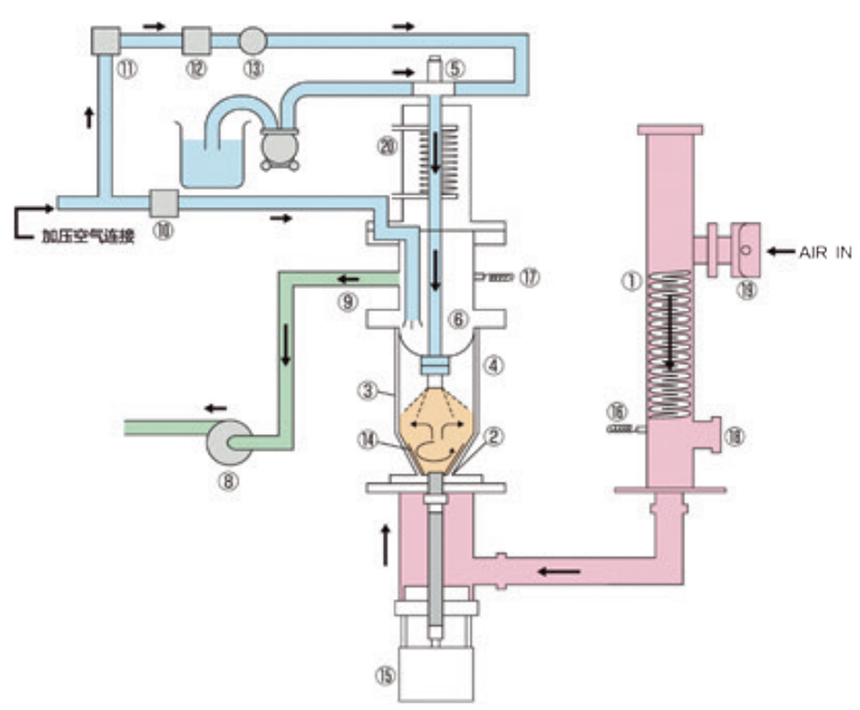

YAMATO雅馬拓流動床造粒裝置GB210-B?系統圖
序號 | 部品名 | 序號 | 部品名 |
1 | 加熱器 | 11 | 三通電磁閥 |
2 | 微孔板 | 12 | 針閥 |
3 | 流動層腔 | 13 | 壓力表 |
4 | 過濾器腔 | 14 | 攪拌葉片 |
5 | 噴嘴 | 15 | 攪拌馬達 |
6 | 過濾器 | 16 | 入口溫度傳感器 |
7 | 送液泵 | 17 | 出口溫度傳感器 |
8 | 鼓風機、排氣過濾器（鼓風機前） | 18 | 盲板 |
9 | 中間筒 | 19 | 吸氣口、吸氣過濾器 |
10 | 電磁閥 | 20 | 噴嘴冷卻連接口 |

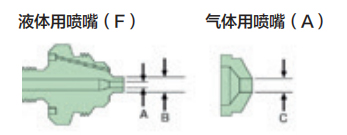

噴霧噴嘴
商品編碼 | 型號 | 噴嘴NO. | 大小 |
281297 |
1A （標準） |
(F)1650 | A 406 B 1270 |
(A)64 | C 1626 | ||
281298 |
1 |
(F)2050 | A 508 B 1270 |
(A)64 | C 1626 | ||
281290 |
2A |
(F)2050 | A 508 B 1270 |
(A)70 | C 1778 | ||
281291 |
2 |
(F)2850 | A 711 B 1270 |
(A)70 | C 1778 | ||
281292 |
3 |
(F)2850 | A 711 B 1270 |
(A)64 | C 1626 |
規格
型號 | GB210-B | |
性能 | 溫度調節器設定范圍 | 40～220℃（入口溫度）、0～60℃（出口溫度） |
溫度調節精度 | 入口溫度±1℃ | |
干燥空氣量調節范圍 | 0～0.7m3/min | |
噴霧空氣壓力調節范圍 | 0～0.6MPa | |
送液泵流量范圍 | 0～26ml/min | |
構成 | 外部輸出 | 入口溫度、出口溫度輸出（4～20mA） |
自動升降機 | 造粒組件通過升降機自動升降 | |
溫度調節器 | PID數碼溫度調節器 | |
觸摸屏 | 鼓風機、加熱器、送液泵、脈沖噴氣用開關、報警顯示 | |
控制切換開關 | 入口溫度、出口溫度控制切換（出口溫度控制有條件） | |
溫度傳感器 | K型熱電偶 | |
加熱器 | 2.0KW（at200V）～2.88KW（at240V） | |
送液泵 | 導管型送液泵 | |
噴霧用氣泵 | 使用噴霧用空壓機（另售） | |
服務插座 | 攪拌器用：AC220V, 2A | |
吸氣鼓風機 | 管式鼓風機，無刷DC馬達 | |
過濾器 | 吸氣過濾器、排氣過濾器 | |
噴霧噴嘴冷卻結構 | 連接：接頭×2，外徑Φ10.5mm | |
噴霧用空氣連接 | 接頭外徑，Φ7mm | |
排氣連接口徑 | Φ50mm | |
安全功能 | 入口、出口溫度過熱、送液泵反轉功能、過電流漏電保護開關 | |
規格 | 外形尺寸 | W760×D420×H1350mm |
重量 | 110kg | |
電源（50/60Hz）額定電流 | AC200V 16A（AC220V 17A, AC240V 18A, 需要更換接線端子） | |
附屬品 | 送液軟管（硅膠帶止動塊2根、TYLON帶止動塊3根）、排氣軟管（帶1個軟管扎帶）1根、出口溫度傳感器、保險絲（250V 2A）去靜電線、進氣軟管5m（帶2個軟管扎帶）、GF200造粒組件 | |
選購品 | 安全保護罩（COV30C）、溫度記錄儀、有機溶劑回收裝置（GAS410） | |
實施案例
實驗NO. | 黏合劑 | 試驗條件 | 結果 | ||||||||
名稱 | 重量 | 名稱 | 濃度(%) | 噴霧量 | 入口溫度(℃） | 送液速度 （g/min） | 噴霧壓力kPa（kg/cm2） | 噴霧次數 | 噴嘴高 （cm） | 平均直徑 （um） | 12～115網孔回收率（%） |
硅 | 200 | PVA | 5.0 | 77 | 125 | 15 | 59(0.6) | 4 | 27 | 339 | 58 |
氧化鐵 | 160 | PVA | 2.5 | 50 | 120 | 15 | 98(1.0) | 4 | 21 | 205 | 62 |
陶瓷 | 200 | PVA | 3.0 | 106 | 120 | 15 | 78(0.8) | 3 | 22 | 404 | 82 |
鋁 | 160 | PVA | 3.0 | 60 | 110 | 15 | 59(0.6) | 4 | 22 | 311 | 88 |
二氧化硅 | 150 | CMC | 1.0 | 100 | 120 | 15 | 78(0.8) | 4 | 22 | 306 | 60 |
乳糖 | 200 | 山梨糖醇 | 70.0 | 10 | 100 | 14 | 98(1.0) | 4 | 25 | 390 | 80 |
紅茶提取物·粉糖 | 250 | 瓜爾豆膠 | 0.5 | 24 | 85 | 6 | 59(0.6) | 10 | 28 | 333 | 77 |
油脂含有粉末 | 200 | 葡萄糖 | 30.0 | 11 | 85 | 4 | 59(0.6) | 7 | 22 | 236 | 82
|
