XSM頻率測量儀表XSM/C-H1GT2A1B1V1N轉速表安裝尺寸:

XSM頻率測量儀表XSM/C-H1GT2A1B1V1N轉速表

XSM/C - H1GT2A1B1V1N 轉速表介紹

基本功能

XSM/C - H1GT2A1B1V1N 轉速表可配接各類接近開關、編碼器或各類脈沖信號，用于測量轉速、頻率、線速。其測量頻率范圍為 0.1Hz - 25kHz，基本誤差為±0.02%，采用 5 位 LED 顯示，能較為精確地呈現測量數據。

XSM頻率測量儀表XSM/C-H1GT2A1B1V1N轉速表:外形尺寸

該轉速表有多種外形尺寸可供選擇，具體為 160×80（橫）、96×48（橫）、96×96 。

XSM頻率測量儀表XSM/C-H1GT2A1B1V1N轉速表:電源

支持兩種電源供電方式，分別是 220VAC 以及（9 - 30）VDC 。

基本配置與擴展功能

基本配置

具備單顯示功能，同時外供傳感器電源（≥50mA），為傳感器的穩定工作提供保障。

擴展功能

1. 報警輸出：不同規格的轉速表報警輸出點數不同，160×80 規格最多有 4 點，96×48 規格最多有 2 點，可在測量值超出設定范圍時及時發出警報。

2. 變送輸出：采用獨立供電，全隔離技術，有 10 位 D/A（誤差小于±0.5%）或 12 位 D/A（誤差小于±0.2%）兩種選擇，能將測量信號轉換為標準信號輸出，方便與其他設備進行連接和數據傳輸。

3. 通訊接口：提供 RS232 或 RS485 通訊接口，通訊速率為 2400 - 19.2K，儀表地址范圍是 0 - 99，應答延遲小于 500μs，便于實現遠程監控和數據傳輸。

XSM頻率測量儀表XSM/C-H1GT2A1B1V1N轉速表:代碼說明

• XSM/：代表單顯示、外供傳感器電源（≥50mA）。

• 外形：A 代表 160(W)×80(H)×125(L)；B 代表 96(W)×96(H)×112(L)；C 代表 96(W)×48(H)×112(L)。

• 面板形式：H 為橫式，F(xiàn) 為方形。

• 顯示方式：LED 顯示的顏色可按訂貨要求選擇，有測量值（綠色）、測量值（綠色） + 設定值（紅色，限 A 型儀表）、測量值（綠色） + 測量值光柱（綠色，限 A 型儀表）等形式。

• 輸入信號：G 為標準型，適用于 NPN，PNP 型電壓脈沖，(4 - 20)mA 限制脈沖，TTL 脈沖等。

• 報警點數量：T□ 中，T0 表示無報警，T1 - T8 表示 1 - 8 點報警。

• 通訊接口：S0 表示無通訊接口，S1 為 RS - 232 接口，S2 為 RS - 485 接口，S3 為 RS - 422 接口，S4 為 BCD 碼接口（限 A、B 型儀表）。

• 儀表電源：V1 表示 24VDC 。

XSM頻率測量儀表XSM/C-H1GT2A1B1V1N轉速表設計步驟

1. 設計機器的指令系統：明確規定指令的種類、指令的條數以及每一條指令的格式和功能，為轉速表的正常運行奠定基礎。

2. 初步的總體設計：進行寄存器設置、總線安排、運算器設計以及部件間的連接關系等設計工作，構建轉速表的整體架構。

3. 繪制指令流程圖：詳細標出每一條指令在什么時間、什么部件進行何種操作，使指令的執行過程清晰可見。

4. 編排操作時間表：根據指令流程圖，將各操作為微操作進行分解，按時間段列出機器應進行的微操作，確保操作的有序進行。

5. 列出微操作信號表達式，化簡，電路實現：通過數學表達式描述微操作信號，對其進行化簡后，在電路中實現相應的功能。

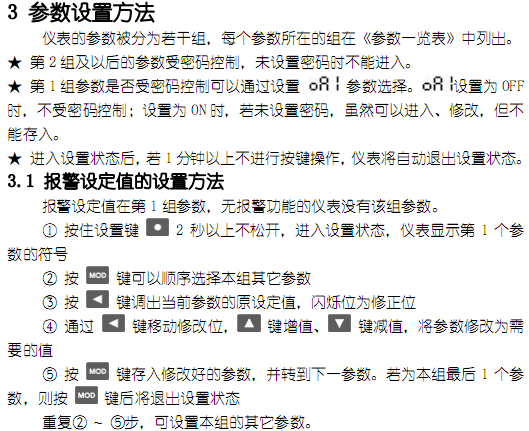

XSM頻率測量儀表XSM/C-H1GT2A1B1V1N轉速表參數設置方法

儀表的參數被分為若干組，每個參數所在的組在《參數一覽表》中列出。第 2 組及以后的參數受密碼控制，未設置密碼時不能進入；第 1 組參數是否受密碼控制可以通過設置 oI 參數選擇，o8 設置為 OFF 時，不受密碼控制；設置為 ON 時，若未設置密碼，雖然可以進入、修改，但不能存入。報警設定值在第 1 組參數，無報警功能的儀表沒有該組參數。按住設置鍵 2 秒以上不松開，可進入設置狀態，儀表顯示第 1 個參數的符號，通過相應按鍵可以順序選擇本組其它參數，并調出當前參數的原設定。
