目錄:青島森泉光電有限公司>>光源>>太陽光模擬器>> EGUC高均勻度小準直角太陽光模擬器
| 產地類別 | 國產 | 觸發模式 | 穩態式 |
|---|---|---|---|
| 價格區間 | 面議 | 應用領域 | 建材/家具,電子/電池,道路/軌道/船舶,汽車及零部件,電氣 |

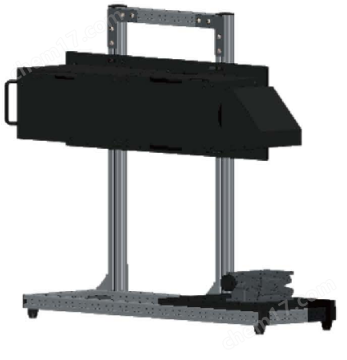

高均勻度小準直角太陽光模擬器
太陽光模擬器采用氙燈作為光源，模擬真實的太陽光照條件，具備光束準直小、光斑均勻、與太陽光譜匹配度高等特點，其中準直角度可以做到±1.5°，光斑均勻、光譜與太陽光匹配符合ASTME927-10、IEC60904-9、JIS C8904-9三大行業標準
自主光學設計，工作距離可定制，匹配光譜可選AM1.5(地球表面光譜)或AM0(大氣層外光譜)。
高均勻度小準直角太陽光模擬器
產品特點 ：
光學器件采用無雜質無氣泡的高純度石英玻璃；
可選閉環控制系統，連續穩定輸出同一光強；
可調的輸出功率，可定制輸出范圍為0.1-5Sun；
高精度光學積分器，光斑輸出更規則，低雜散光；
自研AM1.5、AM0濾光器，有效提高光譜匹配度；
可選手動或電動快門，電動快門可設置開合時間以及頻率；
可選光闌，使模擬器的光強可調范圍從50%-100%擴展到2%-100%；
豐富的通訊接口，配有CAN總線、RS232和RS485接口。
安全機制 ：
設備防高壓泄露和開蓋后自動斷電；
溫涼傳感器保護燈泡工作在安全溫度范圍內；
采用低壓可控轉速風扇，實現散熱恒定，穩定光能輸出；
風扇斷電延時功能，關機后設備故熱系統延時斷電系統。
主要參數：
光譜范圍:200-2500nm;
輻照度范圍:調節范圍0-100%（可選項）;
燈泡類型:Xenon;
光斑形狀:方形;
光紋波:<1%rms;
產品型號和規格參數
型號 | EGUC-10 | EGUC-30 | EGUC-50 | EGUC-100 | EGUC-150 | EGUC-200 | EGUC-300 | EGUC-500 |
光斑面積 | 10×10 | 30×30 | 50×50 | 100×100 | 150×150 | 200×200 | 300×300 | 500×500 |
等級 | A+A+A+ | A+A+A+ | A+A+A+ | A+A+A+ | A+A+A+ | A+A+A+ | A+A+A+ | A+A+A+ |
使用距離 | 150 | 400 | 150 | 300 | 500 | 500 | 500 | 500 |
單燈功率（W） | 150 | 300 | 150 | 500 | 1000 | 1600 | 2500 | 3000 |
最大光強 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 |
外觀 |
|
|
|
| ||||
型號定義：EGSL-光斑面積，UC表示3A+系列。
型號 | EGUCP-10 | EGUCP-30 | EGUCP-50 | EGUCP-100 | EGUCP-150 | EGUCP-200 | EGUCP-300 |
光斑面積 | 10×10 | 30×30 | 50×50 | 100×100 | 150×150 | 200×200 | 300×300 |
等級 | AAA | AAA | AAA | ABA | ABA | ABA | AAA |
使用距離 | 150 | 400 | 150 | 300 | 500 | 500 | 500 |
單燈功率（W） | 150 | 300 | 150 | 500 | 1000 | 1600 | 2500 |
最大光強 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 | 1200W/m2 |
外觀 |
|
|
| ||||
型號定義：EGUPC-光斑面積，UPC表示A等級和AB等級系列。
3A+級方形100/150mm光斑太陽光模擬器
（1）A+級 光譜匹配度
將光譜儀的傳感器放置于測試區域內進行光譜輻照度分布測量，計算(300-1200)nm內各波段的積分輻照度及其與總輻射度的百分比。
（2） A+級 輻照不均勻度
將太陽模擬器的輻照面均分測量區(100mm*100mm)，分成25個測量點，橫向5個，縱向5個，用檢測器測量各區域輻照度對應等效信號，得到輻照度不均勻度。
（3） A+級 輻照時間不穩定度
校準方法:將檢測器置于太陽模擬器有效輻照面內，用采集卡在相同時間間隔采集一系列短路電流變化(經IV轉化器轉化為輻照度對應的等效電壓信號，單位為mV)，從而得到太陽模擬器的輻照度變化，長期不穩定度曲線圖。
3方形500mm光斑太陽光模擬器
（1） 光譜匹配度
光斑500*500mm面積3 太陽光模擬器通過和AM1.5G濾光片的組合產生高度匹配太陽光的光譜，以確保光譜匹配度達到IEC60904-9:2020指標要求75%-125%之間。
將光譜儀的傳感器放置于測試區域內進行光譜輻照度分布測量，計算(400-1100)nm 內各波段的積分輻照度及其與總輻射度的百分比。
（2） 輻照不均勻度
將太陽模擬器的輻照面均分測量區域(500*500mm)，分成36個測量點，橫向6個，縱向6個，用檢測器測量各區域輻照度對應等效信號:得到輻照度不均勻度。
（3） 輻照時間不穩定度
校準方法:將檢測器置于太陽模擬器有效輻照面內，用采集卡在相同時間間隔采集一系列短路電流變化(經IV轉化器轉化為輻照度對應的等效電壓信號，單位為mV)，從而得到太陽模擬器的輻照度變化。
太陽光模擬器輻照度時間不穩定性曲線
