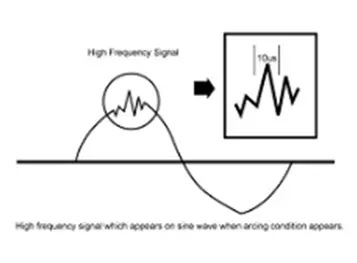

電弧是一個物理現象，華儀電子經過大量的統計和客戶統計數據的反饋，將此物理現象進行了量化，使之成為可以量測的物理量，一般高阻抗電弧與電暈產生的高頻脈沖，其頻率可在低於30 千赫至高於1 兆赫范圍內變動，而且持續時間可能很短。這些脈沖常常持續不足10 微秒（如圖一），這些短時脈沖或尖峰信號不一定會立即導致?lián)舸┓烹娝钥梢员缓趼浴?/p>
圖一

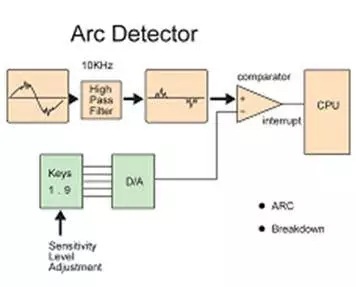

華儀安規儀器中有一個專門的電弧偵測系統（如圖二），它通過一個對於10KHz 以上頻率回應的高通濾波器將大於10KHz 以上的高頻脈沖信號輸入一比較器，然后和儀器內部的一個靈敏度調節器所產生的資料作比對，因?yàn)槿A儀經過長時間的統計和客戶反饋認為，10KHz 以上的電弧脈沖對於被測物品質帶來直接影響的機率zui高。儀器內部靈敏度分為1～9 個級別，每個級別代表的偵測的電流峰值。(如表一所示)
圖二
儀器電弧失效報警顯示的意義：
例如，當儀器設定ARC ON 時，并且選定ARC 靈敏度為出廠預設值5 時，儀器檢測DUT 報警提示 ARC Fail，意味這華儀的安規儀器，偵測到該被測物(DUT)內部被偵測到一個峰值大於12mApeak，頻率大於10KHz 的高頻電弧脈沖。
如何確定選擇靈敏度為多少？
華儀的安規儀器出廠電弧靈敏度的預設值為5，是因?yàn)槲覀冏约罕旧斫?jīng)過統計，而且我們的一些客戶如IBM 也經過長時間的使用后統計的結果，認為5 是比較可以接受的一個數位，而且IBM 還曾經書面通知它的外協廠使用華儀安規儀器的時候，將電弧靈敏度設為5。靈敏度太高可能造成不良率高，不符合成本平衡，太低又可能對產品的品質留下長遠的憂患。因此如何選擇靈敏度級別，應該由用戶自己根據產品特性經過一段時間的統計，充分考慮了不良率高低的情況等各種因數，來決定靈敏度高低。

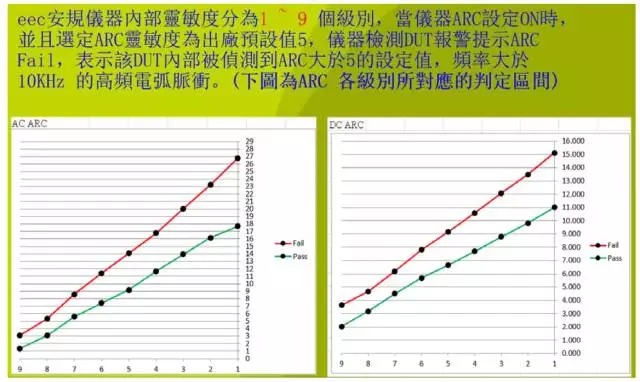

華儀ARC level 誤差判斷區間：
