英國RHOPOINT Optimap3 PSD 表面檢測分析儀

先進的表面測量

Optimap3 是用于表面檢測的便攜式解決方案，可對所有類型的涂層或未涂層表面進行快速大面積測量和分析。

強大的屏幕功能包括橫截面視圖，允許檢測和表征常見的表面不規則性，包括缺陷和波紋。

在質量控制中，劣質的表面評價方法仍然司空見慣。許多方法缺乏定義，耗時且主觀。 現代消費者需要具有均勻且無缺陷的表面光潔度的高質量產品。

Optimap3 的使用為這些測量挑戰提供了解決方案，為改進生產控制提供了可量化的數據。

在一項快速操作中，Optimap3 以令人難以置信的細節繪制表面的形貌，顯示缺陷和紋理。 映射的信息被處理成客觀的表面數據，可用于有效控制產品質量。

代表性表面分析

Optimap3 客觀地測量和表征表面質量的許多方面，包括紋理、波紋和局部缺陷，包括橘皮、夾雜物、凹痕和劃痕。

其較大的測量區域 (65 x 54mm) 和運行速度（不到 10 秒）提供了快速測量，其結果比輪廓儀或其他光學掃描儀器的結果更具代表性，并且可以以可追溯的 SI 單位或其他行業特定單位報告。

Optimap3 的橫向分辨率小于 37 微米，能夠捕捉人眼看不到的表面缺陷。

特點

下一代革命性 Optimap 表面分析儀器。

• 更高分辨率的全場表面映射（<0.1um Z-橫向，37um X-Y 分辨率）

允許對要詳細測量的表面積進行全場測量

• 具有反射圖像分析的雙焦點系統

自動檢測表面的反射率水平并調整設置以適應

• 板面粗糙度/波紋度

結果可與輪廓測量法和其他光學測量技術相媲美

• 濕漆的非接觸式測量

可以測量濕漆橘皮形成的產品

• 與視覺外觀尺度兼容

（TAMS 和 Wavescale 值）用于汽車和高*應用

使用 Optimap3 的好處

• 快速、可靠和便攜

• 直觀的用戶界面

• 靈活的屏幕視圖功能

• 強大的離線分析

• 表面特征的即時 3-D 地圖

• 在屏幕上可視化和分析紋理和缺陷

• 易于理解的與人類感知高度相關的參數

• 與干涉測量相關的結果

Optimap3 如何測量和分析表面？

相位測量偏轉法

(PMD) 用于繪制表面地形圖條紋圖案顯示在內部目標屏幕上。條紋圖案在 X 和 Y 方向上進行動畫處理（相位步進）。

Optimap3 有兩種模式 - 反光和晦澀高頻條紋用于測量反射表面 - 低頻用于測量晦澀的表面。

PMD 是一種使用白光反射的非接觸式技術條紋圖案被表面反射——反射被表面紋理和缺陷扭曲。

反射圖像由內部可變焦相機捕獲。

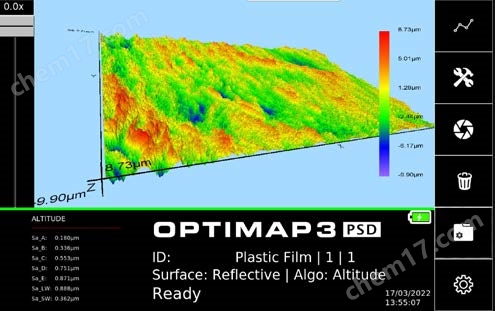

高分辨率地圖顯示表面紋理和缺陷

內置的 PMD 表面映射引擎結合了來自 8 個反射條紋圖案的數據，以創建具有高度代表性的測量表面圖。

可以顯示表面曲率或高度的地圖。 高分辨率地圖顯示表面紋理和缺陷。 內置輪廓工具可用于測量表面特征的高度和大小。

直觀的用戶界面

Optimap3 直觀的用戶界面提供測量結果的操作、設置和顯示。

基于圖標的觸摸屏只需按下屏幕上的相關活動區域即可輕松使用。

通過觸摸顯示圖像上的相關興趣點并查看上方顯示屏中的圖表，可以通過表面創建橫截面。

橫截面處于活動狀態，可以在 X 和 Y 方向的圖像上移動以查看整個表面的變化。

圖像的放大率可以通過放大率滑塊進行調整。

特點

Optimap3 堅固且準確，適用于實驗室、工廠或現場檢查。

技術參數

標準配置

• 經驗證標準板

• USB 密鑰

• 使用說明書

• Optimap Reader 軟件

• 測量底座 x 2

Optimap Reader 軟件

具有用于識別、分類和量化表面缺陷的先進工具，包括：• 針孔 • 夾雜物 • 劃痕
