鼎陽 SDS7804AP 高分辨率高精度數字示波器
- 公司名稱 深圳市新瑪科技有限公司
- 品牌 SIGLENT/鼎陽
- 型號
- 產地
- 廠商性質 代理商
- 更新時間 2025/5/14 10:25:59
- 訪問次數 24
聯系方式：黃先生13266639695 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 類型 | 數字示波器 |
|---|---|---|---|
| 應用領域 | 化工,電子/電池,汽車及零部件,電氣 | 模擬寬帶 | 8 GHz |
| 通道數 | 4 + EXT | 垂直分辨率 | 12-bit |
| ?最高實時采樣率 | 20 GSa/s（全通道同步） | ?最大存儲深度 | 2 Gpts/通道 |
| ?波形捕獲率 | 1,000,000 wfm/s |
新瑪科技代理鼎陽 SDS7000A系列高分辨率示波器型號
SDS7804AP
SDS7604AP
SDS7804A H12
SDS7604A H12
SDS7404A H12
SDS7304A H12
SDS7204A H
鼎陽 SDS7804AP 高分辨率高精度數字示波器產品簡介
SDS7000A系列作為鼎陽科技新旗艦示波器產品，最高帶寬提升至8GHz，上升時間僅為58ps，比4GHz帶寬的示波器快了一倍以上，能支持測量MIPI-DPHY、DDR2/DDR3、USB2.0、SATA1、DDR1/2/3等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，帶來全新的測量體驗。
鼎陽 SDS7804AP 高分辨率高精度數字示波器參數表?
| 參數項 | 規格說明 | 技術特性與驗證來源 |
|---|---|---|
| ?模擬帶寬? | 8 GHz | 支持PCIe/USB等高速協議信號分析 |
| ?通道數? | 4 模擬通道 + 16 數字通道 | 混合信號調試能力，支持EXT外觸發接口 |
| ?垂直分辨率? | 12-bit | 高精度ADC，本底噪聲＜195 μVrms（典型值） |
| ?最高實時采樣率? | 20 GSa/s（全通道同步） | 支持多通道并行采樣，降低信號失真風險 |
| ?最大存儲深度? | 2 Gpts/通道 | 長時復雜信號捕獲能力，支持分段存儲優化 |
| ?波形捕獲率? | 1,000,000 wfm/s | SPO技術實現高刷新率，提升偶發事件捕獲概率 |
主要特性
帶寬：8 GHz, 6 GHz, 4 GHz, 3 GHz, 2 GHz

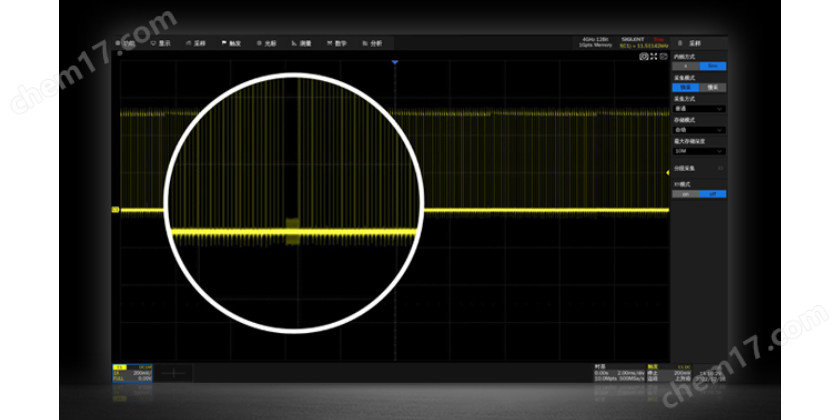

存儲深度： 最高 2 Gpts/通道
垂直分辨率：12-bit
實時采樣率： 最高 20 GSa/s
波形捕獲率：最高 100 萬幀/秒
產品優勢
亦高亦精，解析至真
SDS7000A系列作為鼎陽科技新旗艦示波器產品，最高帶寬提升至8 GHz，上升時間僅為58ps，比4 GHz帶寬的示波器快了一倍以上，能支持測量MIPI-DPHY、DDR2/DDR3、USB2.0、100Base-TX等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，從整體到細微處波形清晰可靠，帶來全新的測量體驗。
產品參數
模擬帶寬：2 GHz, 3 GHz, 4 GHz, 6 GHz, 8 GHz
通道數：4 + EXT
最高實時采樣率：20 GSa/s（交織模式）, 20 GSa/s @所有通道
垂直分辨率：12-bit
最大存儲深度：2 Gpts/ch, 1 Gpts/ch
最高波形捕獲率：1,000,000 wfm/s
屏幕尺寸：15.6英寸電容式觸摸高清顯示屏（分辨率1920x1080）
接口：通信接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device（支持USBTMC），2x 1000M LAN（支持VXI-11+SCPI， Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI編程，LXI，WebServer） 顯示接口：1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz 音頻接口：Mic input, Audio Output 其它：外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL），10 MHz In，10 MHz Out
測量：超過50種參數測量，并支持直方圖和趨勢圖統計
數字通道：16 路，1 GSa/s采樣率, 50 Mpts/ch存儲深度，需購買SPL2016硬件搭配使用
觸發類型：邊沿、斜率、脈寬、窗口、欠幅、間隔、超時、碼型、視頻、前提邊沿、第N邊沿、延遲、建立/保持時間、串行觸發
處理器系統：Intel Core i3-8100 或更優，32GB內存，250GB硬盤，Linux操作系統
串行觸發和解碼：標配：I2C, SPI, UART, CAN, LIN 選配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (僅解碼)，USB2.0 (僅解碼)
數據分析和數據處理工具：搜索, 導航, 歷史, 模板測試, 數字電壓表, 電源分析（選配）, 波特圖, 波形直方圖, 計數器, 眼圖和抖動分析（選配）, USB2.0一致性分析（選配）, 100M以太網一致性分析（選配）, 1000M以太網一致性分析（選配）, 100M車載以太網一致性分析（選配）, 1000M車載以太網一致性分析（選配）, MIPI-DPHY一致性分析（選配），DDR2/DDR3一致性分析（選配）, SignalScan
信號發生器：內置源，最高輸出頻率50 MHz，采樣率125 MSa/s，波形長度16 kpts，需購買信號發生器軟件（FG）搭配使用
探頭：標配500 MHz無源探頭SP3150A, 每通道1套 選配5 GHz有源差分探頭SAP5000D
