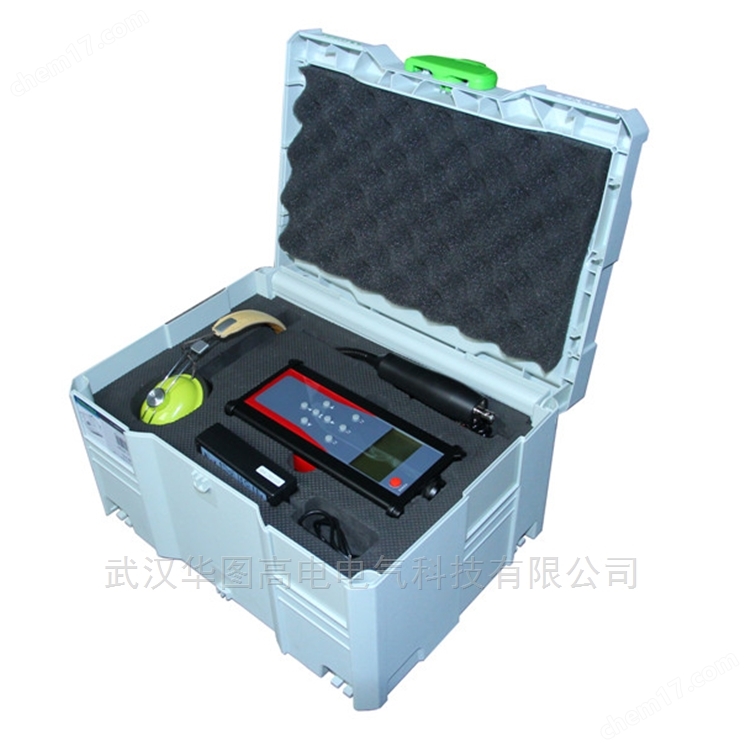

HTHX-500J高壓核相器檢定裝置

一、產品概述

在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。

目前國內大部分為無線型，其次為有線型，電壓范圍涵蓋0.4kV~220kV。國內各廠家針對核相器的檢驗主要通過連接室內低壓220V的方法來實現自檢，這種方法只能驗證核相器的同相檢驗數據及電池電量狀態，而無法實現其他角度的檢驗工作。另外該方法無法模擬核相器發射裝置處于高壓狀態下的環境，導致高壓環境下測量的相位差與低壓環境下的數據有差別。

基于目前核相器的檢驗難題，我公司專門研發出了針對所有核相器的檢驗裝置，HTHX-500J高壓核相器檢定裝置具有如下特點：

1、能真實模擬現場高壓環境，得到被檢驗儀器的真實測試數據；

2、實現高壓線性可調，方便檢驗核相器在不同高壓狀態下的測試數據；

3、也可對驗電器進行檢定測試。

4、具有可靠的過流、過壓保護。

二、產品特點

a) (1KV)核相器檢定裝置可產生X、Y兩路電壓同時輸出，電壓分檔可調，以適應不同廠家的核相器的檢測要求。

b)(1KV)核相器檢定裝置產生的X、Y兩路電壓的相位可分檔可調，已測試核相器的相位誤差。

c) X、Y兩路電壓輸出有電壓指示且有過流保護。

d)高壓輸出工作時有聲光報警警示工作人員。

三、技術參數

1.電壓輸出

X、Y兩相電壓同時輸出（有效值）：200 ~ 1.3kV  精度1%

電壓6檔：200、400、600、800、1000、1200（電壓可定制）

2.相位調整

X、Y兩相電壓相位分12檔可調。

12檔相位：0°、1°、2°、3°、5°、10°、15°、30°、 90°、120°、150°、180°（相位可定制） 相位角±1°

3.波形（ 高電壓輸出為正弦波）

波形失真：1%

頻率：50Hz   精度±0.2Hz。
